معرفی سیم و کابل های نیروگاه خورشیدی

در سالهای اخیر ، تولید انرژی خورشیدی بطور گسترده مورد استفاده قرار گرفته و به سرعت توسعه یافته است. علاوه بر تجهیزات اصلی در ساخت نیروگاه های خورشیدی مانند ماژول های خورشیدی ، اینورترها و قیمت سیم افشان ترانسفورماتورهای تقویتی ، مواد کابل خورشیدی متصل به نیروگاه خورشیدی نیز نقش مهمی در سودآوری کلی ، ایمنی عملیات ، و راندمان بالای نیروگاه خورشیدی در زیر مقدمه ای مفصل بر استفاده و محیط کابل ها و مصالح متداول در نیروگاه های خورشیدی آمده است.
شما می توانید برای تهیه کابل برق کامپیوتر و سیم ارت روکش دار به سایت زیتون کابل مراجعه کنید.
با توجه به سیستم نیروگاه خورشیدی ، کابل های خورشیدی را می توان به کابل های DC و کابل های AC تقسیم کرد که بر اساس موارد استفاده و محیط طبقه بندی می شوند:

1. کابل های DC.
(1) یک سری کابل بین اجزاء.
(2) کابل های موازی بین رشته ها و بین رشته ها به جعبه توزیع DC (جعبه گذرگاه).
(3) کابل بین جعبه توزیع DC و اینورتر.

کابلهای فوق کابلهای DC هستند ، بیشتر در فضای باز ، نیاز به ضد رطوبت ، ضد آفتاب ، مقاوم در برابر سرما ، مقاوم در برابر حرارت ، مقاوم در برابر اشعه ماوراء بنفش و مواد شیمیایی مانند حفاظت از اسید و قلیا در برخی از محیطهای خاص دارند.

2. کابل های AC.
(1) کابل اتصال از اینورتر به ترانسفورماتور تقویت کننده. کابل AC
(2) کابل اتصال از ترانسفورماتور تقویت کننده به تجهیزات توزیع.
(3) کابل اتصال تجهیزات توزیع به شبکه برق یا کاربر.

3. کابل خورشیدی.
تعداد زیادی کابل DC در نیروگاه های فتوولتائیک باید در فضای باز گذاشته شوند و شرایط محیطی بد است. مواد کابل باید با توجه به مقاومت در برابر اشعه ماوراء بنفش ، ازن ، تغییرات شدید دما و فرسایش شیمیایی تعیین شوند. استفاده طولانی مدت از کابل متریال معمولی در این محیط باعث شکنندگی غلاف کابل و حتی تجزیه عایق کابل می شود. این شرایط نه تنها مستقیماً به سیستم کابل آسیب می رساند ، بلکه خطر اتصال کوتاه کابل را نیز افزایش می دهد. در میان مدت و بلند مدت ، احتمال آتش سوزی یا صدمه به پرسنل نیز بیشتر است ، که این امر بر عمر مفید سیستم بسیار تأثیر می گذارد.


بنابراین ، استفاده از کابل ها و قطعات خورشیدی ویژه در نیروگاه های خورشیدی بسیار ضروری است. با توسعه مداوم صنعت خورشیدی ، بازار اجزای خورشیدی به تدریج شکل گرفت. در مورد کابل ها ، مشخصات مختلفی از محصولات کابل حرفه ای خورشیدی توسعه داده شده است. کابل اتصال عرضی پرتو الکترونی که اخیراً توسعه یافته است ، با درجه حرارت نامی 120 درجه سانتیگراد ، می تواند در برابر شرایط نامساعد جوی و شوک مکانیکی مقاومت کند. به عنوان مثال دیگر ، ZW Cable یک کابل خورشیدی خاص با توجه به استانداردهای بین المللی است. مدل معمول مورد استفاده کابل خورشیدی 4 میلی متری و کابل خورشیدی 6 میلی متری در محیط بیرون است. عمر مفید آن هشت برابر کابل لاستیکی و 32 برابر بیشتر از کابل PVC است. کابل ها و اجزای خورشیدی نه تنها بهترین مقاومت را در برابر باد و باران ، خوردگی اشعه ماوراء بنفش و ازن دارند ، بلکه می توانند طیف وسیعی از تغییرات دما را تحمل کنند.

4. مواد هادی کابل.

در بیشتر موارد ، کابل های DC مورد استفاده در نیروگاه های خورشیدی به مدت طولانی در خارج از منزل کار می کنند. به دلیل محدودیت در شرایط ساخت و ساز ، اتصالات اغلب در اتصالات کابل استفاده می شود. مواد هادی کابل را می توان به هسته مس و هسته آلومینیوم تقسیم کرد. کابل هسته مسی دارای ویژگی های مقاومت به اکسیداسیون بهتر از آلومینیوم ، عمر طولانی ، پایداری خوب ، افت ولتاژ کم و افت توان کم است. در ساخت و ساز ، زیرا هسته مس انعطاف پذیر است و شعاع خمش مجاز آن کوچک است ، چرخاندن و پوشیدن لوله راحت است. علاوه بر این ، هسته مس ضد خستگی است و پس از خم شدن مکرر شکستن آن آسان نیست ، بنابراین سیم کشی راحت است. در عین حال ، هسته مس از مقاومت مکانیکی بالایی برخوردار است و می تواند کشش های مکانیکی زیادی را تحمل کند ، که نه تنها راحتی زیادی در ساخت و تخمگذار ایجاد می کند ، بلکه شرایطی را نیز برای ساخت مکانیزه ایجاد می کند.
برعکس ، کابل هسته آلومینیومی ، به دلیل ویژگی های شیمیایی آلومینیوم ، اتصال نصب مستعد اکسیداسیون (واکنش الکتروشیمیایی) است ، به ویژه مستعد خزش ، که به راحتی منجر به خرابی می شود. کابل مسی مزایای برجسته ای در استفاده از نیروگاه های خورشیدی ، به ویژه در زمینه منبع تغذیه مستقیم کابل دارد. این می تواند میزان تصادف را کاهش داده ، قابلیت اطمینان منبع تغذیه را بهبود بخشد و ساخت ، بهره برداری و نگهداری را تسهیل کند. به همین دلیل است که کابل مسی عمدتا در منبع تغذیه کابل زیرزمینی در چین استفاده می شود.

5. عایق کابل و مواد غلاف.

در هنگام نصب ، بهره برداری و نگهداری نیروگاه خورشیدی ، ممکن است کابل در خاک زیر زمین ، در علفهای هرز و سنگها ، در لبه تیز سازه سقف ، در معرض هوا قرار گیرد و کابل ممکن است مقاومت در برابر تأثیر نیروهای مختلف خارجی اگر استحکام غلاف کابل به اندازه کافی قوی نباشد ، عایق کابل آسیب می بیند که بر عمر مفید کل کابل تأثیر می گذارد ، یا منجر به اتصال کوتاه ، خطر آتش سوزی و آسیب به کارکنان و سایر مشکلات می شود. محققان و تکنسین های کابل دریافته اند که مواد متقاطع تابش دارای مقاومت مکانیکی بالاتری نسبت به قبل از درمان با اشعه هستند. فرآیند پیوند متقاطع ساختار شیمیایی پلیمر عایق کابل و مواد غلاف را تغییر می دهد و مواد ترموپلاستیک قابل ذوب به مواد الاستومر غیر قابل ذوب تبدیل می شوند. تشعشع متقاطع به طور قابل توجهی خواص حرارتی ، مکانیکی و شیمیایی مواد عایق کابل را بهبود می بخشد.
در جریان کار ، مدار DC اغلب تحت تأثیر عوامل نامطلوب مختلفی قرار می گیرد که منجر به اتصال زمین می شود ، به طوری که سیستم نمی تواند به طور عادی کار کند. مانند اکستروژن ، تولید ضعیف کابل ، مواد عایق فاقد صلاحیت ، عملکرد عایق پایین ، پیری عایق سیستم DC یا وجود برخی نقص ها می تواند باعث اتصال به زمین یا تبدیل شدن به یک خطر پنهان برای زمین شود. علاوه بر این ، حمله یا گاز گرفتن حیوانات کوچک در محیط بیرونی نیز باعث خطای اتصال زمین DC می شود. بنابراین ، در این مورد ، به طور کلی از کابل که روکش شده و با عامل محافظت از جوندگان پوشانده شده است استفاده می شود.
برچسب‌ها: ,
موضوع:
بازدید: 8
+ نوشته شده در دوشنبه 12 مهر 1400 ساعت 16:48 توسط سیم برق | ارسال نظر

همه آنچه که باید درباره سیم تفلون بدانید (قسمت دوم)




در قسمت قبل درباره سیم تفلون صحبت کردیم و امروز قرار است درباره کاربرد سیم تفلون بیشتر بدانیم.


تفلون وایر چه کار می کند؟
نکته جالب در مورد سیم های تفلون این است که اهداف مختلفی دارند. سیم ها که به دلیل مقاومت در برابر مواد شیمیایی ، رطوبت ، دما و برق شناخته می شوند ، می توانند برای ساخت اجزا ، محصولات و ابزارهایی استفاده شوند که بیشترین کاربرد را دارند. بیایید نگاهی دقیق بینیم که سیم های تفلون برای چه مواردی قابل استفاده است. برای آگاهی از کاربرد سیم افشان، سیم ارت مفتولی و کابل برق کامپیوتر به مقالات زیتون کابل مراجعه کنید.


حوزه پزشکی

سیمهای پوشیده از PTFE هنگام کار با وسایل پزشکی که نیاز به پوشش صافی دارند که به طور مصنوعی بیکار ، نازک ، صاف است و می تواند طیف وسیعی از شرایط را تحمل کند ، اطمینان و دامنه بسیار خوبی را ارائه می دهد. عدم تراشیدن سیم ها روی پوشش قرار می گیرد و کیفیت فوق العاده ای را ارائه می دهد. برای جزئیات اداری و ایجاد دو حس ایده آل است. سیم های تحت پوشش PTFE طوری طراحی شده اند که برای درج ، ابزارهای درمانی و سایر وسایل مورد استفاده قرار می گیرند.

این واقعیت که سیم های تفلون در برابر الکتریسیته ، رطوبت ، دما و مواد شیمیایی مقاومت نشان می دهند چیزی است که آن را به یک ماده عالی برای عناصر ، دستگاه ها و محصولاتی که به مواد با ماندگاری طولانی نیاز دارند تبدیل می کند. علاوه بر این ، سیم ها به دلیل استحکام متمایز در دمای پایین و همچنین مقاومت در برابر آتش شناخته می شوند. تقریباً برای هر برنامه ای می توانید از آنها استفاده کنید.


برنامه های کاربردی بالینی

سیمهای روکش تفلون را می توان برای کاربردهای بالینی نیز استفاده کرد. آنها حفاظت بی عیب و نقص را ارائه می دهند. بنابراین ، شما می توانید از ابزارهای بالینی برای مدت زمان طولانی تری استفاده کنید. از نظر شیمیایی بی اثر ، خاص ، صاف و باریک آنها را برای مقاومت در برابر شرایط مختلف به طور همزمان مناسب می کند. این دارای یک لایه بدون پوسته پوسته شدن است که به آن اجازه می دهد تا تعداد زیادی از گزینه ها را پوشش دهد. هم برای مشخصات نظارتی و هم برای ظاهر استفاده می شود. سیمها عایق شده اند تا سیمهای تفلون میکرو را تشکیل دهند. می توان از آنها برای سازهای مختلف استفاده کرد.

برنامه های کاربردی خودرو
سیم های تفلون را می توان تقریباً برای همه چیز استفاده کرد. بسیاری از مردم نمی دانند که حتی می تواند برای برنامه های خودرو استفاده شود. با رایج شدن وسایل نقلیه برقی ، خودروهای امروزی به برق و مدارات متکی هستند. بنابراین ، با افزایش نیاز به خودروهای برقی ، تقاضا برای سیم های روکش تفلون نیز افزایش می یابد.
برای اطمینان از سیم کشی طولانی مدت خودروهای برقی ، شرکت های خودروسازی سرمایه گذاری زیادی در زمینه خرید سیم انجام می دهند. این خودروها دارای سیم هایی هستند که باید در برابر اصطکاک ، دمای شدید و مواد شیمیایی سخت مقاومت کنند. بنابراین ، فقط باید از سیم های PTFE استفاده کرد. آنها برای فهرست گسترده ای از برنامه ها از جمله صندلی های گرم شونده ، برنامه های باتری ، فرمان برقی ، ناوبری و سیستم های تهویه مطبوع مورد نیاز هستند. علاوه بر این ، کابلهای مینیاتوری مینی تفلون بسیار رایج شده اند. آنها به شرکت های خودروسازی کمک می کنند تا بتوانند سیم کشی وسایل نقلیه خود را به طور مداوم نوآوری کنند. سیم کشی الزامات کارآیی آنها را برآورده می کند.

کاربردهای نفت و گاز

وقتی صحبت از مهندسی می شود ، صنعت نفت و گاز یکی از سخت ترین صنایع است ، به ویژه برای اطمینان از ایمن بودن ابزارهای ضروری در برابر درجه حرارت شدید ، استرس و مواد شیمیایی سخت. سیم های تفلون سیم کشی نهایی برای بازار نفت و گاز هستند. آنها به دلیل ویژگی های استثنایی و رد پای پایین مورد استفاده قرار می گیرند.

بخش نفت و گاز از نیاز به یافتن سیم کشی مناسب رنج می برد. این جایی است که سیم های تفلون سر جای خود قرار می گیرند. آنها توانایی بخش را برای ادامه عملیات و حفاری در سخت ترین سطوح برطرف می کنند.

علاوه بر عایق کاری ، سیم ها نه تنها خراب شدن ، سطح دما و مقاومت الکتریکی مورد نیاز در بخش نفت و گاز را ایجاد می کنند ، بلکه امنیت بسیار مهمی را نیز فراهم می کنند زیرا انتشار گاز و زنگ زدگی می تواند مشکلات مهمی ایجاد کند.
برنامه های کاربردی الکتریکی عمومی
چه به لوازم خانگی و تجهیزات با تکنولوژی بالا فکر کنید ، سیم کشی تفلون چیزی است که همه چیز را ممکن می سازد. این بهترین عایق موجود است. از این رو ، به طور گسترده ای در قطعات الکتریکی استفاده می شود. این دستگاه قابلیت محافظت حداکثر تا 500 ولت در میلیون را بدون آسیب رساندن به عملکرد دارد. سیم کشی حتی سخت ترین برنامه ها را پشتیبانی می کند.

امروزه دستگاه های تلفن همراه به کابل های تفلون متکی هستند که تقریباً در هر مکانی که بروید یافت می شوند. این ماده به عنوان روکش سیم و سیم استفاده می شود. سیم کشی همچنین به عنوان جدا کننده روی سطوح رسانا استفاده می شود. با پشتیبانی از طیف وسیعی از برنامه های کاربردی که شامل اجزایی است که به عناصری نیاز دارند که باید پیش بینی شوند ، سیم کشی تمام لوازم برقی را کنترل می کند. از آنجا که تولیدکنندگان دیجیتال مدرن همیشه در حال توسعه دستگاه های کوچکتر و قابل حمل هستند ، به یک سیم کشی مطمئن و مقرون به صرفه مانند تفلون نیاز دارند.

سایر برنامه ها

در نهایت ، علاوه بر موارد فوق ، سیمهای عایق تفلون برای کاربردهای دیگر نیز استفاده می شود. تفلون دارای ویژگی هایی است که آن را به گزینه ایده آل تبدیل می کند. می توان از آن برای اهداف نامحدود استفاده کرد.

سایر کاربردها و بخشهایی که از آنها استفاده می کنند عبارتند از: تحقیقات علمی شیمیایی ، مهندسی زیستی ، اعزام اتاق ، تحقیقات علمی دریایی ، رباتیک ، هنر ، ارتباطات ، صنایع غذایی ، دامپزشکی ، کامپیوتر ، خرده فروشی و غیره. پیشرفت های تکنولوژیکی فقط اثبات می کند که سیم های عایق تفلون چقدر مفید هستند. تجهیزات مدرن برای کار و دوام بیشتر باید به آنها تکیه کنند.

منبع: https://www.zw-cable.com/news/All_You_Need_To_Know_About_Teflon_Wire.html
برچسب‌ها: ,
موضوع:
بازدید: 8
+ نوشته شده در شنبه 3 مهر 1400 ساعت 17:59 توسط سیم برق | ارسال نظر

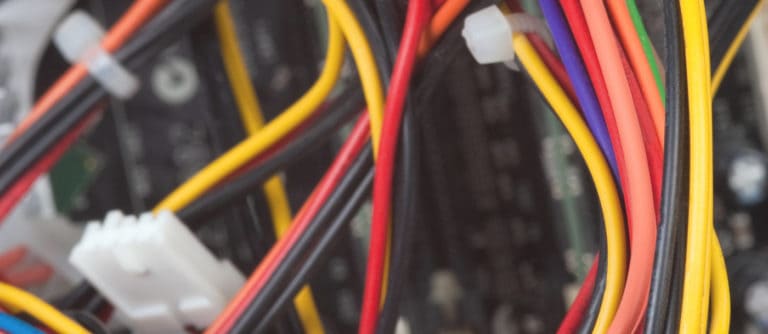

خرید سیم وکابل از نگاه یک کارشناس برق

تعداد زیادی کابل مختلف در بازار موجود است که هر کدام برای طیف خاصی از برنامه ها مناسب هستند. یافتن مورد مناسب برای نیازهای خاص شما می تواند بسیار طاقت فرسا باشد. درک جنبه های خاصی که باید بر تصمیم خرید شما تأثیر بگذارد می تواند تمرکز شما را محدود کرده و کابل مناسب برای نیازهای شما را تعیین کند.
زیتون کابل در زمینه فروش سیم و کابل فعالیت می کند. شما می توانید قیمت کابل برق و انواع کابل کواکسیال را در سایت زیتون مطالعه کنید.
عوامل مهمی که باید در نظر گرفته شوند عبارتند از:

استفاده از کابل
محیط
درجه حرارت
انعطاف پذیری
استانداردها
مشخصات/نقشه ها
بودجه
دانستن جزئیات نیازهای برنامه شما در این هفت زمینه می تواند به شما در برقراری ارتباط موثر با متخصص کابل و سیم کشی کمک کند.



اطلاعات مورد نیاز شما

هنگامی که با یک متخصص کابل و سیم کشی تماس می گیرید یا به آن ایمیل می زنید تا بهترین محصول را برای پروژه خود بیابید ، داشتن اطلاعات خاص در آماده سازی ، روند کار را تسریع می کند. قبل از برقراری تماس یا شروع خرید ، هرگونه نیاز خود را برای مناطق زیر جمع آوری کنید:



استفاده از کابل

بسته به هدف مورد نظر ، کابل ها بین یک تا 100 کانکتور متفاوت دارند. اگر می دانید که چگونه از کابل در آینده استفاده می شود ، ارائه دهنده خدمات شما بهتر می تواند تعیین کند که کدام ترکیبها و اندازه گیری ها را شامل شود و همچنین از چه موادی استفاده کند.

محیط
محیطی که کابل وظایف اولیه خود را انجام می دهد یکی از مهمترین عوامل است. ترکیب فلزی سیم باید بتواند در برابر محیط مقاومت کند ، در غیر این صورت اثر طولانی مدت خود را از دست می دهد. به عنوان مثال ، اگر انتظار دارید کابل کاربردهای زیادی در فضای باز داشته باشد ، ارائه دهنده خدمات شما ممکن است سیم مسی قلعکاری شده را توصیه کند ، که می تواند در برابر خوردگی و اکسیداسیون مقاومت کند. اگر از کابل جدید شما در محیط های گرم استفاده می شود ، مس با روکش نقره انتخاب بهتری است. داشتن این اطلاعات از همان ابتدا تضمین می کند که کابل مورد نیاز خود را سریعتر دریافت کنید.
علاوه بر انتخاب مواد فلزی ، کابل های مختلف دارای لایه های متفاوتی از محافظ بیرونی هستند. لوله های غیر فلزی که از سیم ها یا گروه های سیم محافظت می کند-به نام ژاکت-نقش مهمی در دور نگه داشتن محیط از سیم ها دارد. برای کابل های مقاوم در برابر آب و هوا ، کربن خالی ممکن است با PVC ، PVC نیمه سفت و سخت یا ژاکت PE ترکیب شود. اگر این منطقه دارای آب و هوای شدید است ، ممکن است به جای آن کت دارای لایه های پلی پروپیلن ، پلی تترا فلورو اتیلن یا پلی اورتان باشد.

درجه حرارت
عایق به سیم ها این امکان را می دهد تا در دمای شدید در محیط های داخلی و خارجی مقاومت کنند. با استفاده از مواد مناسب ، تولید کنندگان می توانند سیم ها را عایق بندی کرده و آنها را برای استفاده در محیط هایی با دمای پایین -65 درجه سانتیگراد یا حداکثر 250 درجه سانتیگراد ایمن نگه دارند. عایق همچنین می تواند در برابر عوامل غیر دمایی مانند رطوبت و فشار هوا محافظت کند. به همه کابلها ، صرف نظر از کاربرد ، باید در برابر شرایط جوی عایق بندی شوند.

انعطاف پذیری
سیم هایی که مکرراً در طول روز جابجا می شوند به انعطاف پذیری زیادی نیاز دارند تا از بین بروند یا دچار فرسودگی نشوند. شما می توانید کابل کشی را در این سه نوع انعطاف پذیری متفاوت درخواست کنید: نرمال ، انعطاف پذیر و انعطاف پذیر روباتیک. سیم کشی خود با انعطاف پذیری یا با استفاده از سیم های ضخیم و رشته ای با اندازه های کم (که بسیار سفت و سخت است) یا چند رشته نازک (که انعطاف پذیرتر هستند) نقش دارد.
کاپشن های مختلف می توانند مانع انعطاف پذیری کلی شوند. پلی اورتان یک انتخاب عالی برای ژاکت است زیرا هم استحکام و هم انعطاف پذیری را فراهم می کند. اگر کابل ها باید کاملاً سفت باشند ، سازندگان می توانند آنها را از رساناهای جامد بسازند.

استانداردها
همچنین هر کابل باید دارای استانداردهای صنعتی و ایمنی قابل اجرا باشد. برخی از استانداردها که باید به آنها توجه کنید عبارتند از:
ISO 9001 (سازمان بین المللی استاندارد)
RoHS (محدودیت مواد خطرناک)
علامت CE
NEC (کد ملی برق)
UL (Underwriters Laboratories)
CSA (انطباق ، ایمنی ، پاسخگویی)
OSHA (مدیریت ایمنی و بهداشت شغلی)
انجمن VDE برای برق ، الکترونیک و فناوری اطلاعات
LF (بدون سرب)
Mil-Spec (مشخصات و استانداردهای نظامی)

مشخصات/نقشه ها
اگر نقشه های دقیق به آنها داده شود ، تولید کنندگان می توانند نیازهای خاصی را برآورده کنند. اگر شما نیاز به ایجاد مجدد کابل قبلی دارید یا کابل را برای مطابقت با استانداردهای دقیق تر بازسازی می کنید ، شرکت تولید کننده سیم و کابل شما می تواند از توانایی های خود مطلع کند و اگر بتواند کار را قبل از شروع پروژه انجام دهد. آنها تا آنجا که ممکن است به اطلاعات دقیق نیاز دارند تا بتوانند این تصمیم را بگیرند. آنها همچنین می توانند نواقص موجود در کابل های قدیمی را برطرف کنند.

بودجه
اطلاع از بودجه خود قبل از ثبت سفارش یا مشورت با متخصص تولید کابل می تواند به آنها در یافتن مواد و فرآیندهای مناسب کمک کند. آنها می توانند مطمئن شوند که بهترین عملکرد ممکن را در بودجه خود دارید.

منبع: https://www.conwire.com/blog/shopping-for-wire-cable-with-an-expert/

برچسب‌ها: ,
موضوع:
بازدید: 5
+ نوشته شده در يکشنبه 28 شهريور 1400 ساعت 18:17 توسط سیم برق | ارسال نظر

سرکابل حرارتی (Heat Shrink) چیست و چه کاربردی دارد؟

لوله های جمع کننده حرارتی - که لوله های کوچک کننده الکتریکی نیز نامیده می شوند - یک محصول حفاظتی مهم و سازمانی است که در آرایه های الکتریکی مختلف استفاده می شود. این پست زیتون کابل به این سوال پاسخ می دهد: لوله های حرارتی کوچک برای چه مواردی استفاده می شود؟

سیم و کابل زیتون انواع کابل کواکسیال، کابل برق و کابل پاور را تامین می‌کند.

به طور کلی ، لوله های انقباض حرارتی یک عنصر رایج در اکثر تنظیمات الکتریکی است که اجزای الکتریکی را از عوامل خارجی مانند رطوبت ، گرد و غبار ، سایش و اجسام تیز عایق می کند که در غیر این صورت ممکن است به سیم ها و اجزای الکتریکی آسیب برساند. این نوع آسیب در نهایت منجر به شورت و خرابی می شود. همچنین سیم های شل ، اتصالات ، اتصالات ، پایانه ها و اتصالات را به یکدیگر متصل می کند و بسته های سازمان یافته و قابل کنترل تری ایجاد می کند. استفاده از لوله های انقباض حرارتی با کد رنگی به سهولت شناسایی سیم و قطعات کمک می کند.
سرکابل حرارتی چیست؟
لوله های حرارتی جمع کننده یک لوله ترموپلاستیک است که در معرض گرما منقبض می شود. هنگامی که در اطراف آرایه های سیم و اجزای الکتریکی قرار می گیرد ، لوله کوچک کننده حرارتی به طور شعاعی فرو می ریزد تا با خطوط تجهیزات متناسب شود و یک لایه محافظ ایجاد می کند. ممکن است قسمتهایی از سیمهای جداگانه را بپوشاند یا مجموعه ای از آرایه ها را جمع کرده و در برابر سایش ، ضربه کم ، بریدگی ، رطوبت و گرد و غبار محافظت کند.

برای ایجاد لوله های کوچک کننده حرارتی ، تولید کنندگان پلاستیک ابتدا از اکستروژن برای ساختن لوله ای از مواد ترموپلاستیک استفاده می کنند. مواد مورد استفاده در لوله های حرارتی بسته به کاربرد مورد نظر متفاوت است. پس از اکسترود پلاستیک مورد نظر ، مواد گرم شده و مجبور به انبساط می شوند و قطر لوله را افزایش می دهند. لوله منبسط شده اجازه می دهد تا در دمای اتاق خنک شود و تنظیم شود.

سپس این لوله ترموپلاستیک منبسط شده در اطراف سیمها یا سایر اجزای مورد نظر قرار می گیرد و تا دمای خاصی گرم می شود. گرما باعث می شود لوله نرم شده و به اندازه اکسترود شده اولیه خود جمع شود و سیمها یا سایر اجزاء را در یک لایه محکم از پلاستیک محافظ بطور موثر محاصره کند.

مزایای لوله کشی حرارتی
لوله های کوچک کننده حرارتی همه کاره و آسان برای استفاده ، مزایای منحصر به فردی را ارائه می دهند ، از جمله:

محافظت در برابر سایش ، ضربه های کم و لبه های برش تیز
دفاع در برابر آب ، مواد شیمیایی ، گرد و غبار و سایر آلودگی های مزاحم
سازماندهی سیم ها و کابل ها به دسته های آسان برای استفاده
بافت نرم و ظاهر کامل
عایق برقی و حرارتی
پشتیبانی ساختاری پیشرفته برای فشار کمتر روی سیم ها ، اتصالات و قطعات
سازگار با افزودنیهای رنگی برای شناسایی سیم
مواد لوله کشی حرارتی
لوله های جمع کننده حرارتی را می توان از طیف وسیعی از مواد ترموپلاستیک تولید کرد و اغلب برای افزودن ویژگی های خاص با مواد افزودنی ترکیب می شود. مواد متداول مورد استفاده برای لوله های کوچک کننده حرارتی عبارتند از:

پلی الفین: پلی الفین به دلیل مقاومت حرارتی محبوب ترین ماده برای لوله های جمع کننده است. گرانتر از PVC است اما می تواند دمای 125-135 درجه سانتی گراد را تحمل کند. این ویژگی آن را برای کاربردهای صنعتی ، صنعتی و مکانیکی با درجه حرارت بالا ایده آل می کند.
پلی الیفین چسب دار: برای تهیه لوله ای ایمن تر که در شرایط بحرانی لغزش نمی کند ، تولیدکنندگان یک لوله کوچک کننده پلی الفین با لایه داخلی چسبی ایجاد کرده اند که برای پر کردن حفره ها و اطمینان از ایجاد سیم و اجزای داخل لوله ذوب شده و به آن می چسبد. تناسب نزدیک یک چسب اضافه شده پشتیبانی بیشتر و محافظت بیشتری را در برابر رطوبت و شرایط سخت ارائه می دهد.
PVC: PVC ارزان تر از پلی الفین است اما آستانه دمای پایین آن تقریباً 105 درجه سانتی گراد است. PVC با دوام ، قوی و بسیار مقاوم در برابر سایش است. می توان آن را با وضوح بالا ، رنگ های روشن و ویژگی های مقاوم در برابر شعله تولید کرد ، که آن را به گزینه ای بسیار متنوع و مقرون به صرفه برای برنامه های کاربردی در دمای پایین تبدیل می کند.
سایر مواد مورد استفاده برای لوله های کوچک کننده شامل PTFE ، FEP ، الاستومرها ، لاستیک سیلیکون و Viton® است. بهترین نوع مواد عمدتا به شرایطی که تجهیزات در آن کار می کنند و کوچک شدن مورد نیاز برای ایجاد مهر و موم مورد نظر بستگی دارد.
لوله کشی حرارتی با کیفیت از سیم و کابل الکترونیکی تلفیقی
مواد کاربردی لوله های کوچک کننده حرارتی چه برای کاربردهای داخلی کم فشار و چه برای صنایع سنگین صنعتی می تواند سیم ها ، اتصالات و سایر اجزای الکتریکی را محافظت و سازماندهی کند. در سیم و کابل الکترونیکی تلفیقی ، ما مجموعه کاملی از سیم ها ، کابل ها و قطعات پوشانده شده با حرارت را برای پاسخگویی به نیازهای تقریباً هر برنامه ای ارائه می دهیم.
منبع: https://www.conwire.com/blog/heat-shrink-tubing-what-is-it-and-how-is-it-used/
برچسب‌ها: ,
موضوع:
بازدید: 18
+ نوشته شده در سه شنبه 23 شهريور 1400 ساعت 18:08 توسط سیم برق | ارسال نظر

راهنمای استفاده از جعبه فیوز برق


مایکروویو را وصل می کنید ، کلید را روشن می کنید و برق خاموش می شود. بدون اطلاع از آنچه اتفاق افتاده است ، با برقکار تماس می گیرید تا مشکل را برطرف کند. و بعداً متوجه می شوید که می توانید این کار را خودتان انجام دهید ، اگر اصول اولیه تابلو سرویس برق خانه خود را بدانید.
دانستن چگونگی رفع مشکلات جزئی برق می تواند در هزینه شما صرفه جویی کند ، اما مهمتر از همه ، مهارت های شما می تواند در موارد اضطراری مفید باشد. بنابراین ، در اینجا یک مقاله مفصل آمده است که همه چیز را که باید در مورد یک تابلو سرویس برق بدانید توضیح می دهد.
زیتون کابل در زمینه فروش سیم و کابل فعالیت می کند. شما می توانید برای دریافت لیست قیمت کابل برق و انواع سیم و کابل به سایت این شرکت مراجعه کنید.





تابلو سرویس برق چیست؟

یک پانل سرویس الکتریکی پیوند بین سیم های بیرونی از خیابان و سیم های داخلی سیستم برق خانه است. این نقطه توزیع مرکزی است که سیم سرویس را به سیمهای خروجی متصل می کند.

پنل خدمات برق را از کجا پیدا کنیم؟
تابلو برق خانگی عموماً از فعالیتهای اصلی خانه دور است. این مکانها ممکن است شامل گاراژ ، راهروی منتهی به گاراژ ، زیرزمین و گنجه باشد.

با قرار دادن قطعه سرویس و سر سرویس در پشت بام می توانید پانل سرویس برق خود را پیدا کنید. معمولاً ، صفحه خدمات باید مستقیماً در زیر ، در یکی از داستانهای خانه قرار گیرد. اگر خطوط برق دفن شوند ، خط معمولاً از خیابان شروع می شود و از جلو یا کنار خانه به خانه متصل می شود.
انواع تابلو برق
صفحه اصلی قطع کننده
صفحه اصلی قطع کننده برق که به اتاق های مختلف خانه شما می رسد را کنترل می کند. می توان از آن برای قطع برق خانه خود از جمله قطع کننده مدار استفاده کرد. آنها بر اساس تعداد مدارهایی که می توانند کنترل کنند و قدرت آنها طبقه بندی می شوند.
جعبه های فیوز
اینها برای جلوگیری از اضافه بار مدار طراحی شده اند. جعبه های فیوز از فیوزهای کوچکی تشکیل شده است که می توانند در یک صفحه برق قرار بگیرند. هنگامی که جریان اضافی جریان داشته باشد ، فیوز کوتاه می شود.

صفحه اصلی لگ
پنل های لبه اصلی از لنگ استفاده می کنند و سیم های خط به این لنگ ها می رسند. آنها دارای قطع کننده اصلی به عنوان جدا کننده جداگانه در متر هستند. شما می توانید پنل لنگ اصلی را به شکن در پنل اصلی که پنل لگ اصلی به عنوان زیرپانل عمل می کند وصل کنید.

زیر پنل
اینها برای خانه هایی که به مدارهای متعدد در یک منطقه نیاز دارید بسیار مناسب هستند. صفحات فرعی قدرت خود را از پنل اصلی از طریق یک مدار دریافت می کنند. آنها قطع کننده های اختصاصی ندارند و به شما امکان می دهند توزیع فعلی را در خانه تنظیم کنید.

سوئیچ های انتقال
اینها برای مدارهایی که از ژنراتور برق پشتیبان استفاده می شود مناسب هستند. این کار با انتقال قدرت ژنراتور به برق از طریق پنل کار می کند. دو نوع سوئیچ انتقال وجود دارد - دستی و اتوماتیک.

ملاحظات ایمنی پنل سرویس برق
در شرایط عادی ، لمس پنل سرویس هنگام بستن درب بیرونی پنل ایمن است.
هنگامی که در و محافظ جلویی محافظ برداشته شده است ، هرگز روی یک صفحه سرویس برقی باز کار نکنید. اگر از ضربه سرویس ضربه ای دریافت کنید ، مطمئناً یک ضربه کشنده خواهد بود. از دست زدن به سیم هایی که از بالای جعبه وارد پنل می شوند خودداری کنید.
این اشتباه است که فکر کنیم خاموش کردن کلید قطع کننده اصلی پنل و برداشتن روکش محافظ شما را ایمن نگه می دارد. قطع کننده اصلی برق را به مدارهای شعبه خانگی قطع می کند. با این حال ، برق ورودی به پنل خطوط خدمات عمومی را قطع نمی کند.
جدا از اینکه در مورد قسمت هایی از صفحه سرویس که دستان شما لمس می کند احتیاط کنید ، در مورد وسایل جابجایی نیز مراقب باشید. ابزارها می توانند سیم های سرویس را لمس کرده و ضربه ای را به شما منتقل کنند.
هر چند وقت یک بار باید یک تابلو سرویس برق را بازرسی کرد؟
هر سال یکبار صفحه برق و جعبه قطع کننده مدار را بررسی کنید تا از عملکرد صحیح محافظ ها اطمینان حاصل کنید. این امر باعث می شود اطمینان حاصل کنید که دستگاه های شکن شما را ایمن نگه می دارند.
شما باید اتصالات شل ، گرمایش داخل صفحه یا علائم پیری را بررسی کنید. علائم را که می تواند منجر به آتش سوزی الکتریکی شود شناسایی کنید. برای بررسی پانل الکتریکی با یک متخصص تماس بگیرید.

منبع: https://www.dfliq.net/blog/all-about-electrical-service-panel/
برچسب‌ها: ,
موضوع:
بازدید: 4
+ نوشته شده در شنبه 20 شهريور 1400 ساعت 16:16 توسط سیم برق | ارسال نظر

مزایا و معایب سیم کشی آلومینیومی



در هنگام خرید خانه ، در مورد فضای داخلی ، مبلمان ، وسایل و سایر خدمات آب و برق صحبت می کنید. اما آیا تا به حال به این فکر کرده اید که چه نوع سیم کشی برق در خانه شما پخش شده است؟ اگرچه سیم کشی الکتریکی اشتباه یک خطر بالقوه برای زندگی است ، اما شما اغلب آن را دست کم می گیرید.
پیش‌تر درباره کابل کواکسیال، کابل پاور و کابل ارت سخن گفتیم و امروز به سیم آلومینیمی و ویژگی های آن می پردازیم.


سیم کشی آلومینیوم چه زمانی مورد استفاده قرار گرفت؟
سیم کشی برق به طور ایده آل با سیم مسی انجام می شود. اما زمانی در دهه های 1960 و 70 بود که برقکاران از سیم آلومینیوم برای سیم کشی استفاده می کردند ، زیرا قیمت مس به طور ناگهانی بالا رفت و همچنین به دلیل در دسترس نبودن مس در ایالات متحده.
اما به زودی ، کارشناسان متوجه می شوند که این راه حل دارای جنبه منفی منفی است. فناوری مدرن سیم برق آلومینیومی را به عنوان سیم مسی ایمن تشخیص نداد.
بگذارید آنچه را که باید در مورد سیم کشی آلومینیوم در خانه بدانید بدانید.

سیم برق آلومینیومی
سیم های آلومینیومی مانند سیم های مسی کار می کنند و تا دهه 70 محبوب بودند و به عنوان رسانای الکتریکی به طور گسترده ای مورد استفاده قرار می گرفت. هنگامی که خطرناک شناخته شدند ، استفاده از آنها متوقف شد.
سیم مسی در مقابل سیم آلومینیوم
سیم های آلومینیومی در حین عبور جریان بیشتر از سیم مسی منبسط می شوند. این منجر به خرابی اتصالات و مشکلات الکتریکی می شود.
سیم های آلومینیومی قدیمی هستند. در صورت بروز حادثه ، در صورت قدیمی بودن سیم کشی ، شرکت بیمه به شما سختی می دهد تا درخواست خود را رد کنید.
از نظر علمی ثابت شده است که احتمال وقوع آتش سوزی مرگبار در سیم های آلومینیومی بیشتر از سیم های مسی است.
چه چیزی سیم آلومینیوم را خطرناک می کند؟
آلومینیوم در حین عبور جریان بیشتر از مس منبسط می شود. این می تواند فضا برای هوا ایجاد کند و می تواند سیم را از پیچ ترمینال شل کند. بنابراین ، فضا دادن به زنگ زدگی. آیا می توانید خطر خانه خود را که توسط سیم کشی خورده احاطه شده است ، تصور کنید؟

شناسایی سیم کشی آلومینیوم
ابتدا می توانید تفاوت را از طریق رنگ تشخیص دهید.
آل یا آلومینیوم روی کت سیمی نوشته یا برجسته می شود.
اگر ملک فعلی شما بین سالهای 1965 تا 1973 ساخته شده است ، احتمال دارد سیم کشی خانه شما به جای مس آلومینیومی باشد.

با سیم برق آلومینیومی در خانه چه کنیم؟
با یک متخصص برق متخصص تماس بگیرید و از او بخواهید سیم کشی خانه شما را ارزیابی کند. اگر سیم کشی به درستی انجام شده و خیلی قدیمی نیست ، می توانید مدتی آن را ادامه دهید - در غیر این صورت ، مطمئن شوید که از آن مراقبت می کنید.

اساساً 2 راه وجود دارد که می تواند سیم های آلومینیومی قدیمی را تعمیر کند.
تعویض کامل - یک مهندس برق واجد شرایط ، سیم کشی برق آلومینیومی را با سیم مسی جایگزین می کند.
روش COPALUM - ممکن است مجدداً سیم کشی کامل در همه موارد امکان پذیر نباشد. هزینه یا ویژگی های ساخت و ساز می تواند دلیل آن باشد. در چنین مواردی ، روش COPALUM می تواند به نجات برسد. یک قسمت کوتاه سیم مسی از طریق دستگاهی به نام COPALUM به انتهای سیم آلومینیومی متصل می شود. آنها در هر اتصال با سیم آلومینیومی متصل می شوند. این یک روش موثر برای مقابله با مسئله سیم برق آلومینیومی است.

منبع: https://www.dfliq.net/blog/aluminum-wiring/




برچسب‌ها: ,
موضوع:
بازدید: 5
+ نوشته شده در شنبه 13 شهريور 1400 ساعت 16:30 توسط سیم برق | ارسال نظر

ویژگی های کابل فشار ضعیف

کابل های فشار ضعیف به کابل‌هایی با رشته‌های مس و آلومینیوم گفته می‌شود که در سطوح ولتاژی 300 تا 3000 ولت مورد استفاده قرار می‌گیرند. این رسانا به کمک پلیمرهایی مانند پلاستیک فشرده، پی وی سی و ... عایق می‌شوند تا از خطرات و شار الکتریکی به اطراف جلوگیری کنند.
کابل‌های فشار ضعیف خود به انواع مختلفی تقسیم‌بندی می‌شوند. به عنوان مثال کابل تک لا، نصب ثابت،انواع کابل کواکسیال، انواع کابل پاور، نیمه افشان گرد، افشان، نیمه افشان کامپکت، سیم ارت خشک و ... همگی زیرمجموعه‌ای از این نوع کابل هستند.
کاربرد کابل‌های فشار ضعیف
کابل‌های فشار ضعیف برای جاهایی مورد استفاده قرار می‌گیرند که میزان شار الکتریکی در محدوده‌ی استاندارد کابل است. کابل‌هایی که برای برق‌کشی برخی تأسیسات ساده، ساختمان‌های مسکونی و اداری به کار می‌روند، از این نوع هستند. همچنین در سیم‌کشی درون لوازم الکتریکی کم مصرف نیز از این کابل‌ها استفاده می‌شود.
البته با توجه به نوع کابل، در موارد متنوعی به کار می‌روند که مناسب با ساختار و عملکرد کابل باشند.
استانداردهای کابل فشار ضعیف
برای ساخت کابل فشار ضعیف استانداردهایی در نظر گرفته شده است که در موسسه‌ها و کشورهای مختلف کمی با هم تفاوت دارند. در ادامه برخی از این استانداردها را مورد بررسی قرار می‌دهیم.
کابل‌های فشار ضعیف دارای ولتاژ اسمی 1000/600 ولت هستند که برای نصب اتصالات متحرک و ثابت استفاده می‌شوند. بر اساس مصوباتی که موسسه‌ی استاندارد برای هر کابل در نظر می‌گیرد، تست‌هایی در زمان ساخت باید بر روی کابل‌ها انجام گیرد که به شرح زیر هستند:
- استانداردهای موسسه‌ی استاندارد و تحقیقات صنعتی ایران
- استانداردهای کمیسیون بین‌المللی الکتروتکنیک
- استانداردهای DIN VDE
- استانداردهای BS
به طور ساده‌تر اگر بخواهیم در این مورد صحبت کنیم، ساختمان و مواد اولیه‌ی مورد استفاده در ساخت کابل‌های فشار ضعیف دارای استانداردهایی است که باید مد نظر قرار گیرند تا ایمنی لازم را در زمان اجرا داشته باشند.
رسانای مورد استفاده در کابل فشار ضعیف
هادی یا رسانا به بخش مغزی کابل گفته می‌شود. این بخش از فلزهایی با مقاومت کمتر در برابر جریان الکتریسیته انتخاب می‌شوند. رایج‌ترین رساناها در کابل، مس و آلومینیوم هستند. مس با درجه‌ی خلوص 99.5 درصد برای کابل بهترین گزینه است که می‌تواند از فعل و انفعالات شیمیایی جلوگیری کند.
کابل باید انعطاف‌پذیری لازم را داشته باشد، به همین علت، رسانا به صورت رشته‌هایی از سیم که مارپیچ دور هم تنیده شده‌اند، طراحی می‌شود. معمولاً یک سیم در بخش وسط و شش سیم به دور آن پیچانده می‌شود و تعداد رشته‌ها از فرمول خاصی تبعیت می‌کند.

عایق سیم و کابل‌های فشار ضعیف
در گذشته برای عایق کردن کابل‌های فشار ضعیف از پلاستیک استفاده می‌شد که امروزه به علت معایب زیادی که دارند کمتر مورد استفاده قرار می‌گیرند. پلاستیک به شدت آسیب‌پذیر است و در معرض گرما و نور خورشید ترک می‌خورد. همچنین به راحتی رطوبت را جذب می‌کند و عایق ناکارآمد می‌شود.
در حال حاضر از پی وی سی برای عایق‌کاری بهتر کابل‌های فشار ضعیف استفاده می‌شود. این ماده دارای مقاومت بیشتری نسبت به پلاستیک‌های معمولی است.
علائم مشخصه برای کابل‌های فشار ضعیف
بر اساس استاندارد آلمانی که در ایران مورد استفاده قرار می‌گیرد، ساختمان کابل بر اساس حروف الفبا بر روی آن‌ها مشخص می‌شود.
- حرف اول جنس رسانا را مشخص می‌کند که به صورت N مس و NA آلومینیوم است.
- حرف دوم عایق سیم را نشان می‌دهد که از جنس پلاستیک Y یا لاستیک G می‌تواند باشد.
- حرف سوم نوع غلاف را در کابل‌های فشار ضعیف مشخص می‌کند. Y پلاستیک، K سرب، KL آلومینیوم است.
به عنوان مثال کابل با حروف NYYGB به معنای کابل با رسانای مس است که عایق و غلاف آن پلاستیکی است و زره فولاد گالوانیزه دارد.
رنگ کابل‌های فشار ضعیف در استاندارد وی دی ئی آلمان
رنگی که برای عایق رشته‌های کابل به کار می‌رود، شامل رنگ‌های خاکستری روشن، مشکی، قرمز، آبی و سیاه است.
یک کابل دارای دو رشته، از دو رنگ خاکستری روشن و سیاه بهره می‌برد و کابل پنج رشته‌ای هر 5 رنگ را در خود دارد. در تمام کابل‌ها رنگ خاکستری روشن استفاده می‌شود و به عنوان سیم صفر یا MP محسوب می‌شود.
سیم با رنگ قرمز نیز به عنوان سیم محافظ استفاده می‌شود و در کابل‌های فشار ضعیف دارای چهار رشته، به طور معمول سه رشته از سیم را با هم مساوی قرار می‌دهند و رسانای چهارم دارای سطح مقطع نصف دیگر رساناها یا کمی کوچک‌تر از آ‌ن‌هاست.
در هنگام ساخت و دسته‌بندی کابل‌ها، باید موارد تخصصی‌تر نیز در نظر گرفته شود که کیفیت آن در حد مطلوب باشد.
برچسب‌ها: ,
موضوع:
بازدید: 17
+ نوشته شده در يکشنبه 7 شهريور 1400 ساعت 18:07 توسط سیم برق | ارسال نظر

تفاوت کابل شیلددار و کابل بدون شیلد


در دنیای مدرن و با فناوری پیشرفته ما ، کابل ها بیش از چهار جفت سیم هستند که در یک محفظه برای اتصال اشیاء الکترونیکی به یکدیگر متصل شده اند. در واقع کابل ها جزء ضروری هستند که سیاره ما را متصل نگه می دارد. بیشتر اتصالات امروزی متکی به کابل محافظ و بدون محافظ است. در این مقاله تفاوت های بین کابل شیلددار و کابل بدون شیلد را با هم مرور خواهیم کرد.
فروشگاه زیتون در زمینه فروش انواع سیم و کابل  فعالیت می کند و شما می توانید برای آگاهی از قیمت کابل برق به زیتون کابل مراجعه کنید.

کابل STP و UTP
کابل جفت پیچ خورده محافظ (STP) دارای جفت سیم های جداگانه ای است که در فویل پیچیده شده اند و سپس مجدداً برای محافظت مضاعف پیچیده می شوند. کابل جفت پیچ خورده بدون پوشش (UTP) هر جفت سیم را به هم پیچانده است. سپس این سیمها بدون هیچ محافظ دیگری در لوله پیچیده می شوند. کابل های UTP هزینه کمتری دارند و نوع بیشتری از کابل کشی هستند.

چرا کابل های محافظ ضروری هستند؟
این که بدانید از کدام کابل برای یک برنامه خاص استفاده کنید بستگی به حفاظت مورد نیاز از فرکانس برق و هرگونه تداخل الکترومغناطیسی (EMI) دارد. این جایی است که کابل محافظ در مقابل کاور بدون محافظ اهمیت پیدا می کند.

جلوگیری از تداخل الکترومغناطیسی (EMI)
تداخل الکترومغناطیسی (EMI) یا تداخل فرکانس رادیویی (RFI) همانطور که گفته می شود ، یک اختلال الکترونیکی است که توسط منابع الکترونیکی یا الکتریکی خارجی مانند اتصال الکترواستاتیک ، تابش الکترومغناطیسی یا سر و صدای مدار الکتریکی ایجاد می شود. حقیقت این است که EMI/RFI در اطراف ما است. درست مانند استاتیک که ممکن است در حین تماس تلفنی بشنوید ، در مورد شبکه نیز همین امر صادق است. اگر "نویز" EMI به اندازه کافی قوی باشد ممکن است در ترافیک واقعی داده ها تداخل ایجاد کند و از "شنیدن" رایانه ها به یکدیگر جلوگیری کند. هنگامی که این اتفاق می افتد ، داده ها از بین می روند و شبکه باید بار دوم اطلاعات را ارسال کند. هرچه بیشتر این فرایند تکرار شود ، بیشتر سرعت شبکه کاهش می یابد. بنابراین ، اختلالات EMI می تواند عملکرد یک مدار را کاهش داده یا از عملکرد صحیح آن جلوگیری کند. مسیرهای داده را می توان از افزایش نرخ خطا تا از دست دادن کامل اطلاعات قطع کرد.

انواع مختلف کابل محافظ
کابل کشی جفت پیچ خورده محافظ (STP) تداخل الکترومغناطیسی و فرکانس رادیویی دستگاه های دیگر و اجسام الکترونیکی را برای اطمینان از سیگنال ثابت کاهش می دهد. کابل ها شامل یک دسته سیم هستند که به چهار جفت تقسیم شده اند. هر جفت به هم پیچیده می شود تا تداخل تداخل را از سایر جفت های سیم در بسته کاهش دهد. 3 پیکربندی محافظ مختلف وجود دارد که هر کدام سطح محافظت خود را دارند:

بافته شده (90٪ محافظ EMI)
مارپیچ (98٪ محافظ EMI)
Mylar یا فویل با روکش فلزی (محافظ 100٪ EMI)
زمان استفاده از کابل محافظ
کابلهای محافظ در هر محیطی که احتمال تداخل الکترونیکی زیاد است ، مانند ایستگاههای رادیویی (مجموعه کابلهای مخابراتی) و فرودگاهها (مجموعه کابلهای هوافضا) مفید هستند. کابل های STP در سیستم های امنیتی برای محافظت در برابر فرکانس قدرت و تداخل فرکانس رادیویی یا در جعبه هایی که چندین مولفه مختلف در مجاورت یکدیگر کار می کنند ، استفاده می شود. این محافظ علاوه بر اینکه در برابر تداخل خارجی محافظت می شود ، از خروج صدا از کابل جلوگیری می کند و احتمال ایجاد تداخل در سایر دستگاه ها را به حداقل می رساند.
زمان استفاده از کابل بدون محافظ
کابل محافظ (UTP) از محافظ برای کاهش تداخل استفاده نمی کند. کابل های UTP طوری طراحی شده اند که تداخل الکترومغناطیسی را از طریق پیچ خوردن جفت ها در داخل کابل محدود کنند. کابل UTP بیشتر برای LANS اداری و سیستم های کابل کشی شبکه مشابه مناسب است. در حالی که حفاظت کمتری در برابر تداخل ارائه می شود ، کابل های بدون محافظ به دلیل وجود آنها محبوب هستند

همه کاره
ارزان
نصب آسان
سبک وزن
قابل انعطاف
ضعف اصلی کابل های UTP حساسیت آنها به تداخل الکترومغناطیسی و تداخل فرکانس رادیویی است. آنها همچنین پهنای باند کوچکتری نسبت به کابل های کواکسیال یا کابل های فیبر نوری دارند.
منبع: https://blog.jemelectronics.com/shielded-vs-unshielded-cables

برچسب‌ها: ,
موضوع:
بازدید: 7
+ نوشته شده در چهارشنبه 20 مرداد 1400 ساعت 14:35 توسط سیم برق | ارسال نظر

چگونه می توانم از لوازم خانگی خود در برابر قطع برق یا نوسانات برق محافظت کنم؟


در بیشتر موارد ، تجهیزات الکتریکی نمی توانند از عهده نوسانات ولتاژ بزرگ برآیند. در صورت قطع برق یا قطعی برق ، برخی از دستگاه ها و لوازم خانگی از کار می افتند. در اینجا توضیحی در مورد:

اثرات احتمالی نوسان ولتاژ بر روی دستگاه های الکتریکی
چگونه می توان از آسیب احتمالی جلوگیری کرد
شبکه قابل اعتماد
با وابستگی روزافزون جامعه به برق ، کیفیت انرژی الکتریکی اهمیت و اهمیت بیشتری پیدا می کند. بنابراین طبیعی است که تحویل با کیفیت (بدون اختلال) در درجه اول اهمیت باشد.

فروشگاه زیتون در زمینه فروش انواع سیم و کابل و انواع کابل کواکسیال فعالیت دارد. شما می توانید لیست قیمت کابل برق را از سایت این فروشگاه مطالعه کنید.

شبکه های برق بلژیک در میان قابل اطمینان ترین در اروپا قرار دارد. رساندن برق بی وقفه و مداوم به خانه وظیفه مجری سیستم توزیع شماست.
اما کیفیت برق نه تنها به اپراتور سیستم توزیع بستگی دارد. تولیدکنندگان برق و تعامل با وسایل و دستگاه های متصل در خانه های مصرف کنندگان نیز نقشی اساسی دارند.

نوسانات ولتاژ
بیشتر ما با نور سوسو عجیب و غریب در اتاق نشیمن آشنا هستیم. این سوسو زدن نتیجه مستقیم نوسانات ولتاژ در شبکه است.
به طور کلی ، این نوسانات هیچ مزاحمتی واقعی ایجاد نمی کنند زیرا اپراتور سیستم توزیع شما اقدامات ایمنی خاص و متعددی را اعمال کرده است. به عنوان مثال ، تاسیسات سنگین به شبکه ولتاژ پایین متصل نخواهند شد.
قطع برنامه ریزی نشده و ناخواسته در منبع تغذیه بسیار نادر است ، گرچه متأسفانه هرگز نمی توان به طور کامل رد کرد. علل آنها ممکن است متفاوت باشد:

اتصال کوتاه:
به عنوان مثال به دلیل شکسته شدن کابل که در حین کارهای حفاری پاره شد
اضافه بار: به عنوان مثال در نتیجه برخورد صاعقه
خوشه های ولتاژ: به عنوان مثال در نتیجه نصب ناگهانی مقیاس وسیع صفحه خورشیدی
اثرات احتمالی نوسان ولتاژ بر روی دستگاه های الکتریکی
خانه شما به شبکه ولتاژ پایین متصل است که برق را در ولتاژ 230 ولت تأمین می کند. برای جلوگیری از آسیب دیدگی و خرابی وسایل برقی ، استانداردهایی وجود دارد که حداکثر انحراف از این ولتاژ شبکه را محدود می کند.

به نوبه خود ، لوازم الکتریکی باید به گونه ای طراحی شوند که در این محدوده ها به درستی کار کنند. دستگاهی که برای کار در 230 ولت ساخته شده حداکثر عمر خود را در این ولتاژ دارد.
اگر ولتاژ خیلی کم باشد ، آمپراژ افزایش می یابد ، که ممکن است منجر به ذوب شدن اجزا شود یا باعث عملکرد نادرست دستگاه شود. اگر ولتاژ خیلی زیاد باشد ، این کار باعث می شود "خیلی سریع و خیلی زیاد" لوازم خانگی کار کنند که باعث کاهش عمر مفید آنها می شود. سیمها ، کابلها ، سیمها و خطوط برق در معرض خطر نیستند.
ولتاژ و قدرت فعلی دو چیز متفاوت هستند!

ولتاژ (بیان شده در ولت) برای کارکرد دستگاه یا دستگاه شما لازم است
قدرت فعلی یا آمپراژ (بیان شده در آمپر) ، به ظرفیت دستگاه شما بستگی دارد. هرچه مصرف برق دستگاه بیشتر باشد ، جریان بیشتری نیز نیاز دارد ، اما ولتاژ برق یک مقدار تنظیم شده است که بدون تغییر باقی می ماند
برخی از لوازم خانگی نسبت به برخی دیگر از این نوسانات حساس ترند. این امر عمدتا در مورد لوازم خانگی حاوی تعداد زیادی سیم پیچ (کم نور ، موتور) یا وسایل الکترونیکی (رایانه های شخصی ، تلویزیون) است.

چگونه می توان از آسیب احتمالی جلوگیری کرد؟
اقدامات احتیاطی مناسب به حداقل رساندن خسارات مادی و خسارات مالی کمک می کند:
1. وسایلی بخرید که الزامات مارک های کیفیت را داشته باشند
اطمینان حاصل کنید که دستگاه قادر به نوسان ولتاژ است. این در مارک CE مشخص شده است. در صورت نیاز با تأمین کننده مجدداً تماس بگیرید.
صاعقه ها اغلب باعث افزایش سن فشارهای زیاد می شوند. چیزی که لوازم خانگی ، حتی آنهایی که دارای نشان مشخص هستند ، اغلب قادر به مقاومت در برابر آن نیستند.
2. از نصب داخلی خود به طور منظم بازدید کنید
از طریق کنتور برق خود ، شما مسئول لوازم خانگی در خانه خود هستید. توصیه می شود که در فواصل منظم نصب داخلی خود را (کابل ها و خطوط برق از کنتور ، از جمله سوئیچ های سفر و کلید اصلی) بررسی کنید.
3. راه اندازي محافظ برق را در نظر بگيريد

محصولات مختلف معمولاً در تجارت خرده فروشی موجود است که به عنوان محافظ در برابر موج عمل می کنند و تا حدودی محافظت در برابر صدمات ناشی از برخورد صاعقه را نیز بر عهده دارند. منبع تغذیه بدون وقفه نه تنها باعث افزایش ولتاژ بین ولتاژ بین شبکه و نصب شما می شود بلکه برای مدتی کوتاه پس از قطع برق به شما ولتاژ نیز می دهد.
یک حفاظت ایده آل ، هرچند پرهزینه برای تجهیزات با ارزش ، مانند سرورها و ماشین آلات تولیدی ...
4- آیا شما مشاغلی را اداره می کنید؟ یا اگر مدت زمان طولانی تجهیزات از کار بیفتد در معرض خطر هستید؟

منبع: https://www.energuide.be/en/questions-answers/how-do-i-protect-my-appliances-against-power-failures-or-power-outages/2117/

برچسب‌ها: ,
موضوع:
بازدید: 11
+ نوشته شده در سه شنبه 5 مرداد 1400 ساعت 16:08 توسط سیم برق | ارسال نظر

اهمیت کابل شیلددار



کابل شیلددار کابل های الکتریکی هستند که حاوی رساناهای عایق بندی شده در یک لایه رسانای استاندارد هستند. این سپر را می توان از رشته های مس بافته شده (یا فلز مشابه) ، یک نوار مسی مارپیچ یا برخی از پلیمرهای رسانا دیگر ساخت. اهمیت کابلهای محافظ را نمی توان به اندازه کافی تأکید کرد.

کابل های محافظ معمولاً ضخیم تر و سفت تر از کابل های بدون محافظ هستند.

آنها همچنین هنگام کار با آنها نیاز به مراقبت بیشتری دارند. کابلهای محافظ غالباً

در تنظیمات و تاسیسات صنعتی یافت می شوند که سایر تجهیزات مجاور احتمال

ایجاد تداخل الکترومغناطیسی (EMI) را دارند.

شما می توانید برای آگاهی از قیمت سیم افشان و کابل awg با مشاوران زیتون کابل

تماس بگیرید.

کابل های بدون محافظ و پیچ خورده دارای محافظ داخلی برای کاهش EMI نیستند.

در عوض ، آنها برای لغو EMI با استفاده از یک جفت سیم پیچ خورده طراحی شده اند. این کابل ها سبک و نازک هستند ، و به بهترین وجهی برای استفاده در محیط داخلی در یک محیط اداری برای یک LAN یا سیستم های کابل شبکه مشابه مناسب هستند. همچنین قیمت آنها نسبت به کابل های صنعتی کمتر است. با این حال ، آنها همیشه مناسب برای تنظیمات صنعتی نیستند ، جایی که به انرژی بیشتری نیاز است یا تجهیزات سنگین به طور منظم مورد استفاده قرار می گیرند.







کابل محافظ برای چه استفاده می شود؟
از کابل های محافظ برای محافظت از تخریب داده های منتقل شده از طریق کابل  در برابر تخریب در اثر قرار گرفتن در معرض EMI استفاده می شود ، که در مراکز داده  ، تنظیمات صنعتی ، دفاتر و سایر تنظیمات که فناوری رایانه ، تجهیزات الکتریکی  یا تجهیزات الکترونیکی استفاده سنگینی دارند ، معمول است.
EMI توسط یک منبع خارجی تولید می شود که از طریق اتصال الکتریکی ،  هدایت یا القای الکترومغناطیسی بر مدار الکتریکی تأثیر می گذارد. اختلال EMI  می تواند عملکرد مدار را کاهش دهد یا حتی عملکرد آن را به طور کلی متوقف کند.  هرجا مسیر داده ای وجود داشته باشد ، این تأثیرات می تواند از افزایش میزان  خطا تا از بین رفتن کامل داده ها متفاوت باشد. منابع طبیعی و مصنوعی (ساخته دست بشر)  می توانند جریان و ولتاژهای متغیری را ایجاد کنند که باعث EMI می شوند. احتراق  وسایل نقلیه و تلفن های همراه نمونه های برجسته منابع مصنوعی EMI هستند.  منابع طبیعی EMI شامل طوفان های الکتریکی و خورشید است. EMI معمولاً رادیوها  ، تلویزیون ها و تلفن های همراه AM را مختل می کند.
محافظ در کابل محافظ باعث کاهش حجم و شدت نویز الکتریکی می شود و اثر آن را  بر روی سیگنال ها و انتقال کاهش می دهد و در عین حال تابش الکترومغناطیسی  را کاهش می دهد.

برچسب‌ها: ,
موضوع:
بازدید: 10
+ نوشته شده در شنبه 2 مرداد 1400 ساعت 18:05 توسط سیم برق | ارسال نظر
صفحه قبل 1 2 3 4 5 صفحه بعد
